Структурная схема, клавиши управления и индикация лабораторных весов ВСТ–0, ВСТ-1
ВВЕДЕНИЕ
Настоящая инструкция является руководством по настройке, установке параметров,
калибровке весов лабораторных ВСТ-0, ВСТ-1 ( класс точности (II) высокий ).
ОБОЗНАЧЕНИЕ ВЕСОВ
Весы лабораторные ВСТ
Пример обозначения: ВСТ-150/5-0
где, 150 – наибольший предел взвешивания ( г )
5 – дискретность измерения ( мГ)
СОСТАВ ВЕСОВ
Конструктивно весы состоят из ветрозащитного кожуха, держателя платформы,
пластмассового корпуса, блока контроллера, блока индикации, элемента чувствительного,
сетевого адаптера.
Структурная схема весов представлена на рис.1

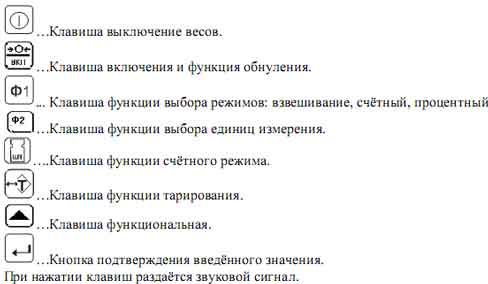

КЛАВИШИ УПРАВЛЕНИЯ И ИНДИКАЦИЯ ДИСПЛЕЯ
Дисплей
Дисплей.
1- символ функции обнуления
2- знак отрицательного значения числа (минус)
3- символ функции тарирования
4- символ стабилизации показаний веса
5- символ разрядки аккумулятора
6- единицы измерения веса и символы режима взвешивания.
