Установка параметров лабораторных весов ВСТ–0, ВСТ-1: установка основных параметров весов O1 CУP
Для установке параметров весов установите «джампер» на блоке управления весов в
положение ADJ.
После завершения необходимых установок и калибровок переставьте «джампер» в
положение LOCK.
Включите весы. На дисплее: « 01 CУР »
Алгоритм выбора параметров весов представлен на рис.4

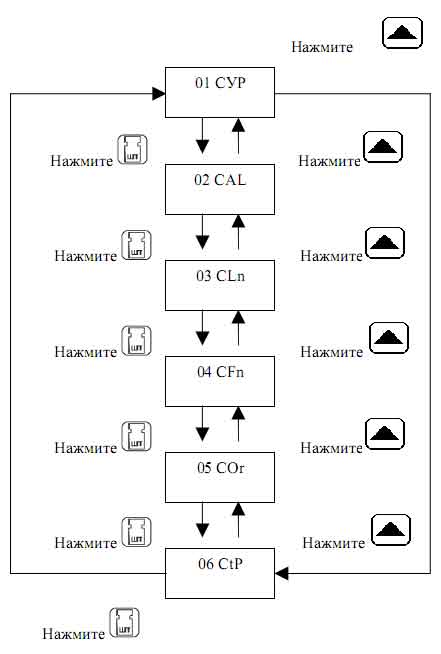

Рис.4 Алгоритм выбора установок параметров весов
где 01 CУР – установка основных параметров весов
02 CAL – установка значения калибровочного веса, калибровка весов
03 Cln - линейная калибровка
04 CFn - функциональные установки
06 COr - гравитационная калибровка
08 CtP - температурная калибровка
6.1 Установка основных параметров весов O1 CУP
Алгоритм установки основных параметров приведённый на рис.5 соответствует весам со
следующими характеристиками:
Наибольший предел взвешивания (НПВ) – 3000гр
Дискретность измерения (d ) - 0,01гр

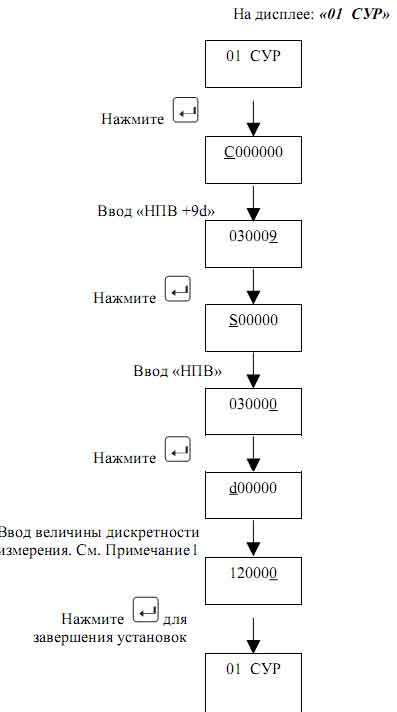

рис.5 Алгоритм установки основных параметров
Примечание1
d 0 0 0 0 0
а б с д е ж
где, а – разряд устанавливает значение дискретности. Выбирается из ряда 1, 2, 5.
б – разряд устанавливает количество знаков после запятой:
0 – 0
1 - 0.0
2 – 0.00
3 – 0.000 и т.д.
Примечание2
Установка НПВ и дискретности измерения производится при помощи следующих клавиш:
Клавиша перемещает устанавливаемый разряд направо
Клавиша перемещает устанавливаемый разряд налево
Клавиша изменяет устанавливаемый разряд от 0 до 9
Клавиша изменяет устанавливаемый разряд от 9 до 0
Устанавливаемый разряд на дисплее мерцает, а в алгоритме показан подчёркиванием.
