Руководство по эксплуатации крановых весов серии ВСК-А Невские весы
Серия ВСК-А: ВСК-30А, ВСК-100А, ВСК-300А, ВСК-500А, ВСК-1000А
1. Вниманию потребителя.
2. Назначение весов.
3. Технические характеристики.
Просим ознакомиться с настоящим руководством по эксплуатации (далее-РЭ) прежде, чем приступить к работе с весами.
Храните РЭ в течение всего срока службы весов. Весы крановые электронные с дистанционным управлением ВСК-М предназначены для статического взвешивания грузов при технологических и учетных операциях в производственных помещениях и на открытом воздухе.
Весы соответствуют требованиям ГОСТ29329, МОЗММР76 и ТУ4274001-50062845-2002.
Внесены в государственный реестр СИРФ под номером 23261-02
3.1. КлассточностивесовпоГОСТ29329иМОЗММР76средний(III).
3.2. Значения наибольшего (НПВ) и наименьшего (НмПВ) пределов взвешивания, цены поверочного деления, пределы допускаемой
погрешности весов при первичной и периодической поверках приведены в таблице 1.
3.3. Дискретность отсчета (d) связана с ценой поверочного деления (е) соотношением…d=e.
3.4. Диапазон выборки массы тары..до20%НПВ.
3.5. Пределыдопускаемойпогрешностиустановкинанульустройством
выборкимассытары….±0.25е.
3.6. Питание: Встроенный аккумулятор...6/5А Время непрерывной работы от полностью заряженного аккумулятора,ч...150
Время заряда полностью разряженного аккумулятора,ч...12
3.8. Дисплей...светодиодный
3.9. Дальность действия ПУ,м.....20
3.10. Рабочий температурный диапазон, °С....от минус 10 до 45 относительная влажность воздуха при температуре 35С,% неболее......100%.
3.11. Габаритные размеры и значения модификаций весов приведены в таблице 2.
3.13. Средний срок службы весов, лет….8.

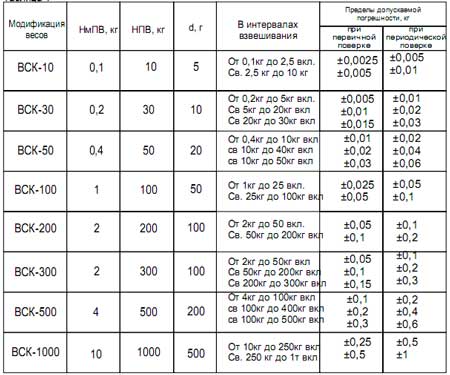

Таблица 1.

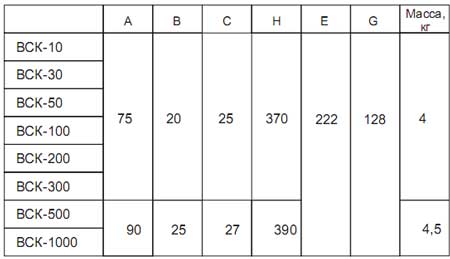

Таблица 2. Габаритные размеры (мм) и массавесов (кг) (см.Рис.1)

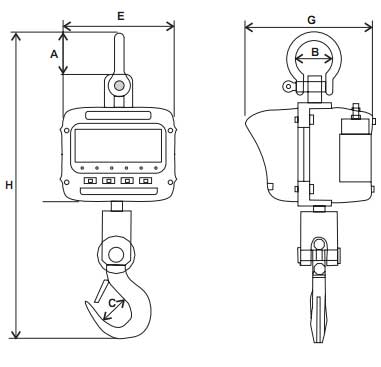

Рис. 1.
Мерыбезопасности.
1. Запрещается эксплуатация весов лицам, неознакомленным с руководством по эксплуатации.
2. Запрещается превышение предельной допустимой нагрузки (НПВ).
3. Подвеска весов на кран и подвеска груза к весам должна осуществляться только через штатные элементы конструкции весов.
4. Регулярно производите осмотр весов. Для обеспечения безопасности следите за тем, чтобы крюк, серьги и другие части весов не были деформированы, покрыты ржавчиной, имели износ выше предельно допустимого, либо утеряны или не закреплены.
5. Производитель не несёт ответственности в случае происшествий, возникших вследствие неправильной эксплуатации или перегрузки весов.
6. Запрещается снимать или заменять штатные элементы конструкции весов.
7. Недопускайте падения весов и ударов предметов по ним.
Рис. 2. Внешний вид и основные узлы весов ВСК
Работа с весами
8. Аккумулятор. Питание весов осуществляется аккумудятором 6В/5Ач. Для зарядки аккумулятора используется адаптер 9В/100мАч.
8.1. Контроль уровня зарядки аккумулятора.
Контроль уровня зарядки происходит автоматически при включении/выключении весов. На дисплее высвечивается U.X.XX. .Где Х.ХХ величина зарядки аккумулятора. При напряжении акуумулятора ниже U=5,8, показания дисплея замигают,но весы будут продолжать работать втеченее 1-2часов, пока на дисплее не высветится Lb. Через минуту весы автоматически отключаться. Необходимо зарядить аккумулятор.
8.2. Заряд аккумулятора.
Для заряда аккумулятора выключите весы. Вставьте вилку адаптера в разъем, расположенный на задей крышке весов. Подключите адаптер к сети 220В. Индикатор, расположенный рядом с разъемом загорится зеленым светом. Это значит, что зарядка началась. Когда индикатор загорится красным светом, аккумулятор полностью заряжен.
Рекомендуемое время зарядки - не менее 8 часов.
10. Калибровка весов
Весы откалиброваны на географической широте Санкт-Петербурга (60° северной широты). При использовании весов в местах, значительно отличающихся п ошироте, появляются дополнительные погрешности. В этом случае следует провести калибровку весов заново. После калибровки весы предъявляются Государственному поверителю и пломбируются.
Примечания
- Калибровка (здесь и далее по тексту) определение градуировочной характеристики весов (градуировка).
- Калибровку проводить эталонными гирями классаточности М1 по ГОСТ7328-2001. Допускается применение других эталонных гирь, обеспечивающих точность измерений.
- Инструкция по калибровке весов ВСК предоставляется предприятием-изготовителем по запросу центров технического обслуживания.
- Внимание! Калибровка весов должна проводиться только центрами технического обслуживания.

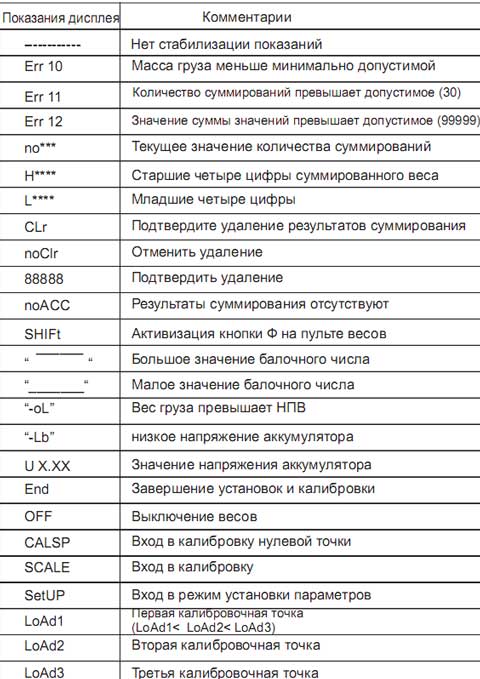

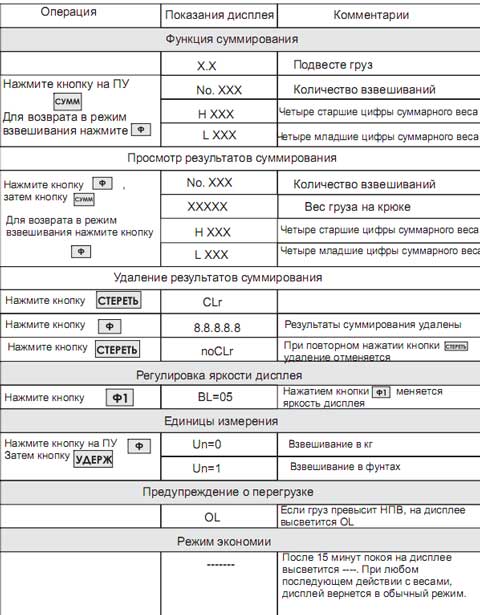

Показания дисплея
11. Поверка весов.
12. Сведения о консервации, упаковке и хранении.
13.Транспортирование
14.Гарантии изготовителя
Поверка производится по методике «Весы подвесные крановые ВСК. Методика поверки», утвержденной ГЦИСИ «ВНИИМ им.Д.И. Менделеева» от14.05.2002г. Основные средства поверки: гири класса М1 по ГОСТ7328-2001 «Гири. Общие технические требования». Межповерочный интервал 1 год.
12.1. Временная противокоррозийная защита весов производится в соответствиис ГОСТ9.014-78 для изделий III группы. Срок хранения весов в упакованном виде 1 год.
12.2. Упакованные весы должны храниться в складских помещениях при температуре воздуха от -25°С д о+55°С и относительной влажности воздуха до 98%.
12.3. В складских помещениях, где хранятся весы. Не должно быть паров кислот, щелочей или других химически активных веществ, пар или газы которых могут вызывать коррозию.
Транспортирование весов должно осуществляться в упаковке автомобильным, железнодорожным, речным и морским видом транспорта по правилам перевозок грузов, действующих на транспорте соответствующего вида. При транспортировании на открытом подвижном составе ящики с весами должны быть накрыты брезентом.
14.1. Предприятие-изготовитель гарантирует соответствие весов требованиям технических условий ТУ4274-001-50062845-2002 при соблюдении потребителем условий транспортировки, хранения и эксплуатации.
14.2. Гарантийный срок эксплуатации - 12 месяцев со дня отгрузки с предприятия-изготовителя.
14.3. Предприятие-изготовитель через специализированные предприятия обязуется в течение гарантийного срока безвозмездно ремонтировать весы, если потребителем будет обнаружено несоответствие и хтехнических характеристик требованиям ТУ.
14.4. Гарантия не распространяется на источники питания (сетевой адаптер, аккумулятор).
14.5. Потребитель лишается права на гарантийный ремонт при:
- отсутствии или нарушении пломбы поверителя;
- отсутствии гарантийного талона предприятия-изготовителя или фирмы-продавца;
- самостоятельной перекалибровке весов;
- нарушении правил хранения и эксплуатации весов;
- нарушении правил ухода за весами;
- выходе из строя весов в следствие разрушительного действия насекомых, грызуновит.п.
Внимание! Гарантийное обслуживание производится только предприятием, заполнившим корешок гарантийного талона.
