Описание устройства и работа весов РД ВСП-4Т, ВСП-4ТС, ВСП-4ТК, ВСП-4ТКС

Обозначение платформенных торговых весов
2.1 Пример обозначения: ВСП6/2-4ТКС
где:
ВСП – тип весов
6 – наибольший предел взвешивания (НВП, кг.);
2 – дискретность отсчёта, гр;
4 – индекс размера платформы;
Т – с дублирующим дисплеем и функцией определения стоимости товара;
К – со светодиодной индикацией;
С – дублирование индикации веса стойке.
2.2 Варианты исполнения весов приведены в таблице 1.
Таблица 1

3. СОСТАВ ВЕСОВ
3.1 Конструкция весов ВСП-4ТК,Т и ВСП-4ТКС,ТС представлена на рисунке Приложения С.
3.2 Коды и наименование комплектующих деталей входящих в состав весов для заказа при ремонте представлены в таблице Приложения Д.
3.3 При заказе запчастей для ремонта необходимо на основании рис. 1С и 2С указать
наименование детали и код (см. Приложение Д)
Например: Блок клавиатуры для весов ВС-4Т С54535 – 1шт.
4. ОПИСАНИЕ УСТРОЙСТВА И РАБОТА ВЕСОВ
4.1 Электрическая часть весов состоит из следующих блоков и узлов: тензометрический
датчик (далее датчик), блок управления, модуль блоков индикации и блок клавиатуры.
Структурная электрическая схема весов приведена на рисунке 4.1.
4.2 Конструктивно блоки управления различаются на блоки управления для моделей ВСП-
4ТК, ВСП-4ТКС, ВСП-4Т/ТС
В состав блока управления входят:
- - узел питания;
- - узел АЦП;
- - микроконтроллер;
- - драйвер индикации в модели ВСП-4ТК.
4.3 В состав модуля блоков индикации входят:
- - блок индикации передний;
- - блок индикации задний или блок индикации стойки;
- - драйвер индикации в моделях ВСП-4ТКС, ВСП-4Т/ТС.
4.4 В состав блока клавиатуры входит плата блока клавиатуры с установленными на ней
кнопками управления и шлейф с разъёмом для подключения блока клавиатуры к блоку
управления.

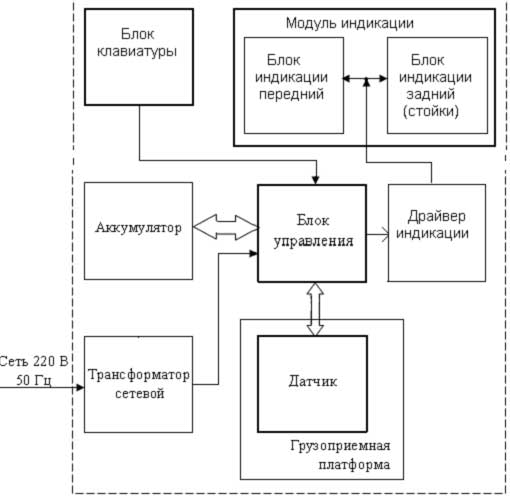

Рис. 4.1 Структурная электрическая схема весов ВСП-4Т,4ТС,4ТК,4ТКС

4.5 Принцип работы весов основан на преобразовании величины деформации датчика,
которая возникла вследствие приложенной нагрузки, в электрический сигнал с последующей
цифровой обработкой и отображением на дисплее весов.
Датчик представляет собой металлическую балку консольного типа с закрепленным концом
(рисунок 4.2).
4.6 На датчик наклеена мостовая схема из тензорезисторов - тензорезисторный мост. При
изменении нагрузки на датчик пропорционально изменяется выходной сигнал
тензорезисторного моста Uсиг.
4.7 С блока управления на датчик, подаётся стабилизированное напряжение Епит.= +3,3В.
4.8 Схема тензорезисторного моста приведена на рисунке 4.3.

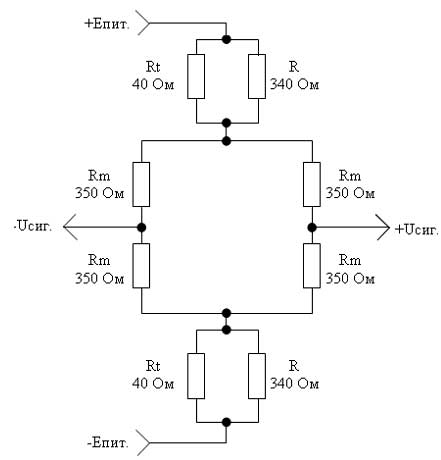

Рис.4.3. Электрическая схема тензорезисторного моста датчика, где R – резистор омический, Rt – терморезистор, Rm – тензорезистор
4.9 Заряд аккумулятора производится в составе весов при подключении их к сети 220В
50Гц.
4.10 Питание весов может производиться как при раздельном, так и при совместном
подключении к сети 220В 50Гц и аккумулятору.
4.11 Назначение индикаторов приведено в таблице 2, назначение кнопок клавиатуры в
таблице 3.

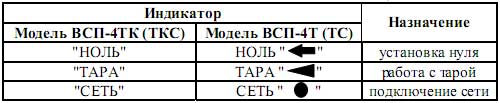

Таблица 2

Дисплей "МАССА, кг" – отображает массу взвешиваемого товара/тары.
Дисплей "ЦЕНА, руб/кг" – отображает введенную цену товара, руб. за кг.
Дисплей "СТОИМОСТЬ, руб." – отображает автоматический подсчет стоимости
взвешиваемого товара (при условии введенной цены за кг).

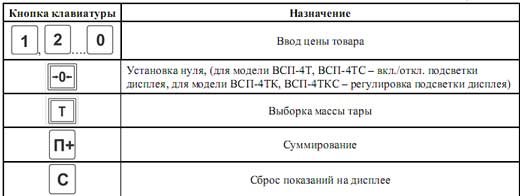

Таблица 3

|
