Полезная информация, сервисная документация, инструкции по эксплуатации весов

Сервисная инструкция по калибровке лабораторных весов серий ВСТ(ВСН)-5 Невские весы

Калибровка весов ВСТ-60к/5-5, ВСН-150/10-5, ВСН-300/20-5

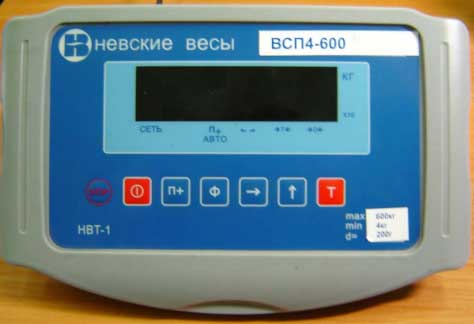

Весы лабораторные ЗАО вессервис ВСТ-60к/5-5, ВСН-150/10-5, ВСН-300/20-5

Программирование терминала электронного НВТ-1

Перед  началом  программирования  откройте  заднюю  крышку  терминала  и  переключите
«джампер». Закройте крышку.

Установка параметров терминала

1. При отключенном питании терминала нажмите кнопку и удерживая ее нажмите
кнопку .
После звукового сигнала отпустите обе кнопки. Произойдет запуск контрольного теста.
После его прохождения, на индикаторе высветится версия прошивки терминала, а затем  высветятся нули.

2. Нажмите кнопку .  На индикаторе появится надпись: .

3. Нажмите кнопку . На индикаторе появится надпись


4. Нажмите кнопку . На индикаторе высветится:
Режим установки цены дискретного деления.
(d0.1-d0.2-d0.5-d0.001-d0.002-d0.005-d0.0001-d0.0002-d0.0005-d10-d20-d50-d1-d2-d5)
Кнопкой установите необходимую цену дискретного деления.

5. Нажмите кнопку . На индикаторе высветится:
Режим просмотра максимального числа интервалов взвешивания.
(Данное число получается путём деления величины максимально допустимой нагрузки в
граммах на величину дискретности измерения в граммах.)
Кнопками установите необходимое  значение величины максимального числа интервалов взвешивания.

6. Нажмите кнопку . На индикаторе высветится значение фильтра
Режим установки параметров фильтра.
Кнопками установите  желаемое  значение  фильтра.  Чем  меньше  выбранный параметр, тем быстрее фильтр, но меньше точность.

7. Нажмите кнопку . На индикаторе появится:
Режим  rn9…0 предназначен для экономии электроэнергии. С его помощью можно установить время отключения индикатора  от 1 минуты до 9минут при работе терминала в режиме ожидания.
Кнопками   установите желаемое значение.

8. Нажмите кнопку . На индикаторе появится
.
Режим установки автоматического отключения терминала.

0 -  без автоматического отключения терминала.
1 -  автоматическое отключение терминала.

Кнопками   установите желаемое значение режима автоматического отключения терминала.

9. Нажмите кнопку . На индикаторе высветится:

Режим установок для работы с интерфейсом RS-232.
Prt… 00 - интерфейс отключен.
Prt… 01 - непрерывная передаче данных по интерфейсу.
Prt… 02 - автоматическая передача данных по окончании взвешивания.
Prt…03 -  передача  данных  из  памяти  терминала  по  интерфейсу  при  нажатии  кнопки Prt…04 - передача  данных по интерфейсу при нажатии  кнопки   без  сохранения данных в памяти терминала.

Кнопками   установите необходимый режим.

10. Нажмите кнопку . На индикаторе высветится:

Режим установки скорости передачи данных интерфейса.
Возможные параметры (b  1200   -  b  2400    -  b  4800    -   b  9600 ).
Кнопками   установите  необходимое  значение  скорости  передачи  данных.

11. Нажмите кнопку
На  индикаторе  высветятся нули.  Переключите «джампер»  в  исходное  положение.  Закройте крышку.

Режим калибровки

Перед началом калибровки откройте  заднюю крышку терминала и переключите «джам-
пер» на плате индикатора. Закройте крышку.
1.  При  отключенном  питании  терминала,  нажмите  кнопку и  удерживая  ее
нажмите кнопку .
После звукового сигнала отпустите обе кнопки. Произойдет запуск контрольного теста.
После его прохождения,   на индикаторе высветится версия прошивки терминала, а затем  высветятся нули.

2. Нажмите кнопку .
На индикаторе высветится:
.
3. Нажмите кнопку .
На индикаторе высветится:
.
4. Нажмите кнопку .
На индикаторе высветится:
Это означает, что нулевая калибровка завершена. Через несколько секунд на индикаторе появится значение максимального предела взвешивания данными весами.

5. Установите с помощью кнопок   величину эталонного веса (с учётом
числа знаков после запятой), которым будет производится калибровка весов и поместите этот вес на весы.

6. Нажмите кнопку .
На индикаторе высветится величина установленного на весы эталонного веса.

7. Снять вес. При необходимости калибровку повторить.

8. Выключить терминал. Переставить «джампер». Закрыть заднюю крышку.

Проверка балочного числа

Открыть заднюю крышку терминала и переключить «джампер» на плате терминала. За-
крыть крышку.

1. Включить сетевой выключатель на тыльной стороне терминала. 2.Нажать на кнопку и удерживая ее нажать на кнопку .
После звукового сигнала отпустите обе кнопки. Произойдет запуск контрольного теста. После его прохождения через 1.5 секунды загорится на индикаторе емкость аккумулятора в процентах (82%) . По окончании проверочного теста на индикаторе появятся нули.

3. Нажать кнопку .
На индикаторе высветится

4. Нажать кнопку .
На индикаторе высветится

5.Нажать кнопку .
На индикаторе высветится

6. Нажать кнопку На индикаторе  терминала высветится значение балочного числа, которое не должно выходить за параметры ( 33250 – 45250). Если значение балочного числа больше или меньше указанного, то это говорит о неисправности  элемента чувствительного или обрыве соединительного кабеля.

7. Выключить терминал. Переставить «джампер» на плате терминала.

8. Закрыть заднюю крышку терминала.

Калибровка НВТ-5

Установить весы на твёрдую и ровную поверхность.
Переключить джампер на плате в положение калибровки - РСВ «ЕN».
После калибровки необходимо вернуть джампер в положение «DS» для блокировки
калибровки.

- включить весы
- для входа в калибровку нажать кнопку «?».
- на дисплее высветится «CAL SP».
- нажать кнопку «-->»
- на дисплее высветится «CAL 00».
- проверить платформу (должна быть пустая)
- нажать кнопку «*»
- на дисплее высветится значение наибольшего предела взвешивания
- используя «-->» и «вверх» введите значение калибровочной нагрузки.
- поместите на платформу вес равный установленному значению калибровочной нагрузки
- нажать кнопку «*»
- после завершения калибровки на дисплее высветится значение калибровочной нагрузки установленной на платформе
- калибровка завершена
